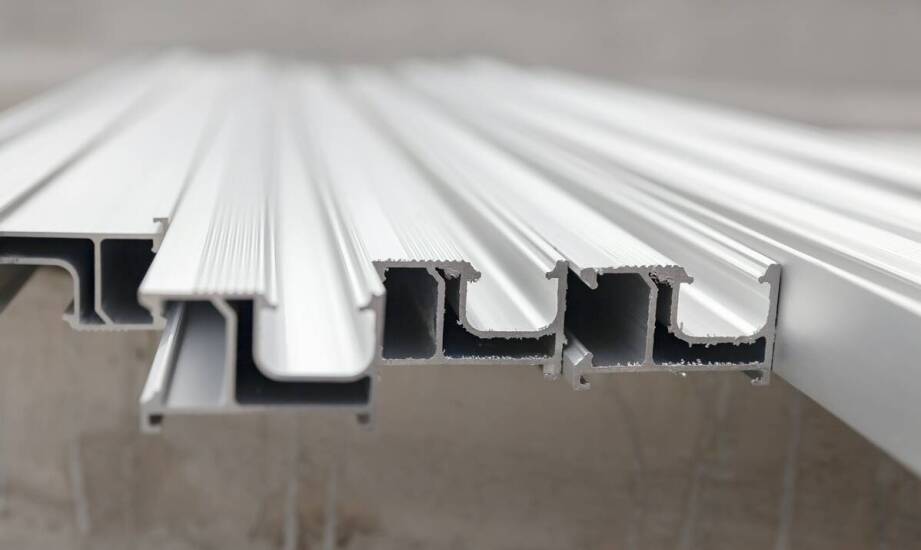

Kiedy kompatybilność profili C i szyn montażowych decyduje o regulacji fasady wentylowanej

Wielowarstwowe fasady wentylowane stanowią zaawansowane rozwiązanie inżynieryjne, które oddziela izolację termiczną od zewnętrznych warunków atmosferycznych. Bezpieczne zawieszenie ciężkich okładzin kamiennych, ceramicznych czy włóknocementowych na zewnątrz budynku wymaga zaprojektowania stabilnej podkonstrukcji. Regulacja położenia płyt oraz efektywne przeniesienie obciążeń zależą od ścisłej współpracy wielu elementów mechanicznych. Pojedynczy ruszt nie jest w stanie samodzielnie skompensować błędów wykonawczych stanu surowego. Ostateczny sukces montażowy zależy od precyzyjnej interakcji profili C, szyn kotwiących oraz wsporników, które wspólnie przejmują siły ssania wiatru i ciężar własny układu.

Rozkład sił na profilach C i mechanika szyn kotwiących

Profil C w architekturze elewacji wentylowanej stanowi główny element nośny przejmujący obciążenia poziome i pionowe. W nowoczesnych układach stalowych zimnogiętych komponent ten działa jako usztywnienie krzyżowe lub główny ruszt pionowy. Geometria przekroju w kształcie litery C zapewnia wysoką odporność na skręcanie, co jest kluczowe w narożnikach budynków narażonych na największe zawirowania aerodynamiczne. Rola profilu zmienia się w zależności od rozmieszczenia konsol nośnych. Konstrukcja zakłada wykorzystanie punktów stałych przenoszących ciężar okładziny oraz punktów przesuwnych, które pozwalają na swobodną kompensację rozszerzalności termicznej materiału.

Zanim obciążenia trafią na układ nośny budynku, muszą zostać prawidłowo przekazane przez szyny kotwiące. Szyna wbetonowana porządkuje geometrię punktów mocowania już na etapie wznoszenia konstrukcji żelbetowej. Zastosowanie ciągłych profili osadzanych w betonie zapewnia wykonawcom tolerancje montażowe sięgające do 200 mm w płaszczyźnie poziomej. Eliminuje to ryzyko kolizji ze zbrojeniem, charakterystyczne dla tradycyjnych kotew rozporowych. Przy adaptacji starych budynków przemysłowych konsole regulowane o wysuwie 143-200 mm ułatwiają zachowanie pionu nowej elewacji na nierównych murach. Z kolei przy obudowie hal stosuje się szyny kotwiące o profilu V do blach trapezowych, umożliwiające bezpieczne podwieszenie rusztów bez przewiercania zewnętrznej warstwy dachu i naruszania izolacji przeciwwilgociowej.

Funkcja śrub młotkowych i podkładek w kompensacji naprężeń

Połączenie rusztu z układem kotwiącym opiera się na zastosowaniu elementów złącznych odpornych na zmienne obciążenia dynamiczne. Geometria łba śruby młotkowej pozwala na jej bezproblemowe wprowadzenie do wnętrza szyny w dowolnym miejscu. Po przekręceniu o 90 stopni zęby blokujące zaciskają się na wewnętrznych krawędziach profilu, umożliwiając płynną regulację położenia wspornika. Ostateczne dokręcenie z odpowiednim momentem obrotowym zabezpiecza węzeł przed samoczynnym poluzowaniem wskutek wibracji wywoływanych przez ruch uliczny lub silny wiatr.

Równie ważnym komponentem układu są podkładki elastomerowe, umieszczane bezpośrednio między stopką stalowego wspornika a betonowym podłożem. Elastyczny materiał niweluje drobne nierówności powierzchni i zapobiega niebezpiecznej koncentracji naprężeń na krawędziach styku. Podkładka działa jednocześnie jako izolacja akustyczna oraz przekładka termiczna, która przerywa mostek cieplny i chroni wnętrze budynku przed wychłodzeniem.

Zapewnienie pełnego bezpieczeństwa konstrukcyjnego wymaga wykorzystania elementów posiadających udokumentowane parametry. Rozwiązania mocujące opierają się na certyfikatach takich jak Europejska Ocena Techniczna ETA-20/0698, co potwierdza powtarzalną jakość stali oraz zbadaną nośność układu. Pełnym doradztwem technicznym oraz specyfikacją komponentów HAZ Metal dysponuje Bonato Polska, dostarczając homologowane systemy dla zakładów prefabrykacji betonu oraz biur projektowych. Udostępniana inżynierom dokumentacja systemowa ułatwia precyzyjny dobór śrub i konsol do lokalnej strefy obciążenia wiatrem, gwarantując przewidywalną pracę całego węzła.

Warunki bezawaryjnej pracy podkonstrukcji fasadowej

Długoterminowa stabilność fasady wentylowanej wynika bezpośrednio z mechanicznej kompatybilności wszystkich elementów nośnych. Nawet najsztywniejszy profil C traci swoje właściwości statyczne, jeśli zostanie połączony ze wspornikiem przy użyciu śruby o niewłaściwej klasie wytrzymałości. Brak dopasowania kształtu profili do geometrii szyny montażowej generuje ukryte luzy. Z biegiem lat mikroruchy okładziny wywołane parciem wiatru mogą prowadzić do zmęczenia materiału i stopniowej degradacji połączeń gwintowanych. Na etapie projektowania konieczne jest rozpatrywanie szyn kotwiących, konsol, profili i śrub jako jednego, ściśle powiązanego mechanizmu. Zastosowanie kompletnych, przebadanych laboratoryjnie systemów zabezpiecza konstrukcję przed utratą nośności i minimalizuje ryzyko awarii elewacji podczas intensywnej eksploatacji budynku.
